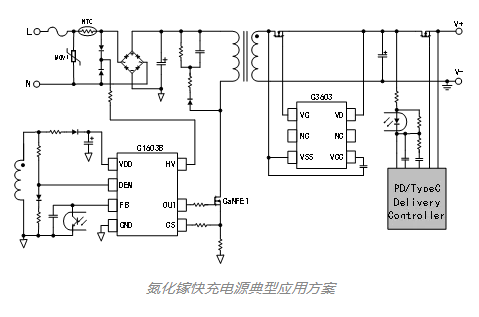

基于领先的快充电源芯片设计技术和数字电源技术平台，环球半导体最新推出了氮化镓（GaN）快充电源芯片解决方案。这套芯片方案基于行业领先的高压工艺制程，包括PWM氮化镓（GaN）直驱控制器G1603B和次级高频同步整流芯片G3603。
初级PWM氮化镓直驱控制器集成了高压启动、X-cap放电、Brownin Brownout，VCC最高支持85V供电支持PPS快充全电压输出范围，工作频率最高200kHz，支持CCM & 基于数字电源开发技术，内部设计多种自适应控制以获得不同输出电压、负载下转换效率达到最佳。具有高可靠性、高稳定性，精确的环路控制，完善的保护功能。提供SOP8和SOT236两种封装形式。
次级同步整流芯片支持全模式（CCM\DCM\QR）工作,工作频率高达500kHz，工作电压高于110V，具有外围精简、CCM快速关断、DS尖峰小、避免DCM振铃误开启等特点。
公司介绍：
环球半导体/GlobalSemi（无锡博通微电子技术有限公司）是一家专注于高性能电源管理芯片研发设计的高新技术企业，所推出的电源管理芯片产品为包括5G智能设备、移动设备、网络通信、白色家电、医疗电源、工控等领域在内的大量电子产品设计出小巧紧凑的高能效电源。
环球半导体自创立以来一直秉持自主创新、高性价比、注重品质保障的发展战略。以“电源芯片解决方案”业务为核心，聚焦5G智能终端设备、网络通讯终端、医疗电源、消费电子、物联网终端设备五大应用市场，为用户提供稳定、可靠的芯片产品和强大的电源方案开发、技术支持服务。
环球半导体所推出的高性能PD快充芯片系列解决方案，所设计的PD快充电源具有“小体积”“安全高效”的特点，采用行业领先的高压制程，VCC供电支持80V以上，满足快充全电压输出范围的需要，并且配套全模式同步整流IC，有效抑制CCM模式下DS尖峰问题的同时获得最佳效率，专利技术的VCC供电结构和开启、关断检测电路以获得极简外围。
环球半导体所推出的针对电机\马达驱动需求的电源管理芯片G1611，基于数字电源技术开发平台，运算强、精度高，具有长达12S以上的PeakLoad功能，支持大电流、功率倍增技术。且在功率倍增条件下具有高稳定度输出电压。
环球半导体所推出的数字电源系列芯片（G51、G52系列）,是高性能数字电源芯片领域的领跑者，国内首家推出的PSR数字电源芯片，已经成为国内外高性能电源芯片市场的主流之选。
产品介绍：

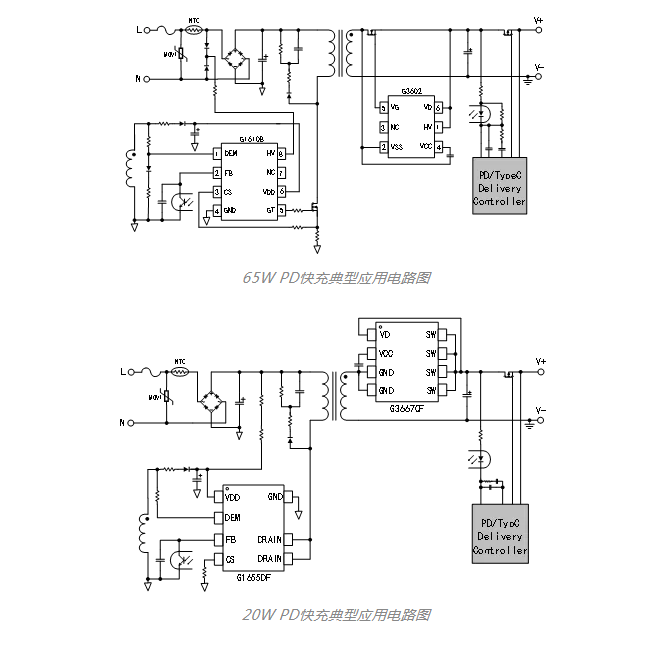

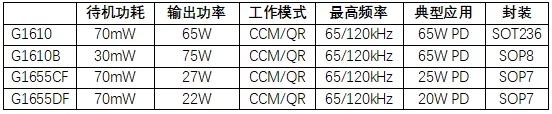

一、PD 快充系列方案
超低待机功耗（<30mW），最大功率75W，多工作模式PWM QR Green Burst PeakLoad，自适应环路增益/工作频率控制，高压启动、X-cap放电、BO，宽输出电压范围（VCC电压范围7∽85V），完善的保护功能。

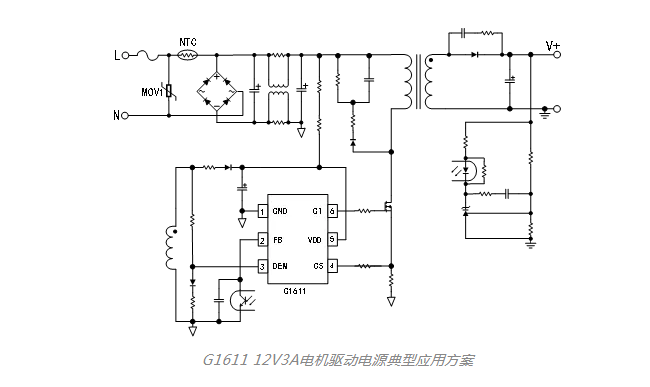

二、电机驱动PWM电源芯片
低待机功耗（<70mW），最大功率75W,最高工作频率达120kHz,支持CCM & QR工作模式,支持长达12S以上的输出电流、功率倍增，非常适用于电机、马达应用中对大电流的需求,具有输出欠压、过压、开环、短路等各种异常下完善的保护功能。

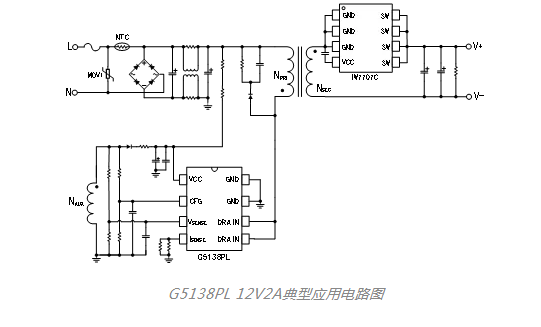

三、第三代AC-DC数字电源系列芯片G523x/G513x
创新的AC-DC PSR数字电源架构；
支持输出峰值电流：1.5倍OCP，40mS
内置MOS产品，SOP功率最大24W，DIP功率最大40W；
230Vac input 待机功耗60mW，满足全球最新能效标准；
数字精准采样，±3% CC/CV,可配置精准输出OVP；
优秀的动态响应性能和完善的保护功能，完美实现高性价比。
广泛应用于AI智能音箱、网络盒子、机顶盒、充电器适配器、智能终端、多口充等。

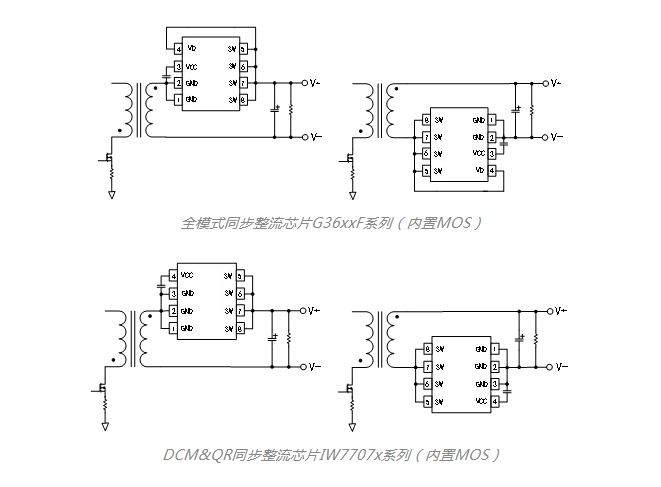

四、同步整流系列产品
专利VCC自供电技术
兼容CCM/DCM/QR多种工作模式
强驱动、CCM快速关断避免DS尖峰
自动检测DCM振铃、多种机制防止误开启
外围精简、多种合封MOS规格可选
